Đối với các phòng thí nghiệm nghiên cứu, bộ phận kiểm soát chất lượng và nhóm kỹ thuật R&D,Phòng thử nghiệm nhiệt độ để bànđại diện cho tuyến phòng thủ chống lại sự thất bại của sản phẩm. Không giống như các buồng thử nghiệm không cửa ngăn, các thiết bị để bàn có kích thước nhỏ gọn. Cho dù bạn đang thử nghiệm các linh kiện điện tử, bo mạch PCB, pin hay điện thoại di động thì việc hiểu các thông số kỹ thuật là rất quan trọng để tạo ra dữ liệu có thể lặp lại và hấp dẫn.
Hướng dẫn này cung cấp phân tích toàn diện và chi tiết về các thông số kỹ thuật, đặc điểm hoạt động và hướng dẫn mua hàng.
Khi đánh giá mộtPhòng thử nghiệm nhiệt độ để bàn, người mua thường chỉ tập trung vào giới hạn nhiệt độ tối thiểu và tối đa. Để hỗ trợ quá trình lựa chọn của bạn, chúng tôi đã biên soạn các thông số kỹ thuật tiêu chuẩn cho Phòng thử nghiệm nhiệt độ có thể lập trình, hiệu suất cao. Dữ liệu bên dưới thể hiện tiêu chuẩn ngành cho các thiết bị có dung tích từ 22 đến 36 lít—điểm lý tưởng cho bàn thí nghiệm.
| tham số | Đặc điểm kỹ thuật tiêu chuẩn | Hiểu biết kỹ thuật |
| Khối lượng nội bộ | 12L / 22L / 36L (Có thể lựa chọn) | 12L là lý tưởng cho việc thử nghiệm PCB; 22L và 36L chứa các bộ pin hoặc cụm lớn hơn. |
| Kích thước bên trong (WxDxH) | 310×230×200 mm (12L) đến 400 x 300 x 300 mm (36L) | Đảm bảo tải kệ và giải phóng mặt bằng lưu thông không khí. Không đóng gói mẫu trên 3/2 thể tích bên trong. |
| Kích thước bên ngoài (WxDxH) | 500×540×650 mm (12L) đến 640×730×920 mm (36L) | Cần khoảng trống 30 cm ở hai bên để thông gió |
| Trọng lượng tịnh | 60 kg đến 90 kg | Rất quan trọng để đánh giá máy tính để bàn. Đảm bảo bàn làm việc của bạn có thể hỗ trợ tải tĩnh cộng với rung động. |
| Vật liệu nội thất | Thép không gỉ SUS304 (Chải / Gương) | Cung cấp khả năng chống gỉ và độ phản xạ cao để phân bổ nhiệt độ đồng đều. |
Đây là cốt lõi của Phòng thử nghiệm nhiệt độ. Các con số trên biểu dữ liệu phải phù hợp với vật lý trong thế giới thực. Hãy chú ý đến điều kiện "Không tải" và "Có tải".
| tham số | Đặc điểm kỹ thuật tiêu chuẩn | Hiểu biết kỹ thuật |
| Phạm vi nhiệt độ | -40°C đến +130°C (Tùy chọn mở rộng: -20°C đến +130°C) | -40°C là đủ cho hầu hết các thiết bị điện tử thương mại. |
| Biến động nhiệt độ | ± 0,5°C | Thể hiện sự ổn định ngắn hạn tại một điểm kiểm soát duy nhất. Cần thiết cho các bài kiểm tra phơi nhiễm tĩnh. |
| Độ đồng đều nhiệt độ | <2,0 °C | Đo chênh lệch nhiệt độ trên 9 điểm trong không gian làm việc trống. |
Độ tin cậy phần lớn được xác định bởi "Tam giác vàng": Máy nén, Bộ điều khiển và Luồng khí.
| tham số | Đặc điểm kỹ thuật tiêu chuẩn | Hiểu biết kỹ thuật |
| Tốc độ làm mát | 1,0°C/phút đến 3,0°C/phút (+85°C đến -40°C) | Tỷ lệ trung bình, không tải |
| Tốc độ sưởi ấm | 3,0°C/phút đến 5,0°C/phút (-40°C đến +85°C) | Máy sưởi Nichrome cung cấp nhiệt khô và nhạy. Tốc độ kiểm tra ứng suất nhanh hơn cách điện của DUT của bạn. |
| Máy nén | kín hoặc quay (tiếng Pháp Tecumseh / Copeland) | Hermetic yên tĩnh hơn khi sử dụng trong phòng thí nghiệm; Rotary bền hơn cho chu trình công nghiệp. |
| chất làm lạnh | R449A, R448A (GWP thấp), R404A | Các quy định về F-Gas của EU đang loại bỏ dần các loại khí có GWP cao. Đảm bảo tuân thủ luật môi trường địa phương. |
| Lưu thông không khí | Quạt ly tâm Sirocco | Tạo ra một trường đối lưu không khí cưỡng bức. |
SymorCác đơn vị Phòng thử nghiệm nhiệt độ để bàn đã phát triển từ bộ điều nhiệt đơn giản đến nền tảng thu thập dữ liệu phức tạp.
Bộ điều khiển là bộ não của hoạt động.
Bộ điều khiển lập trình

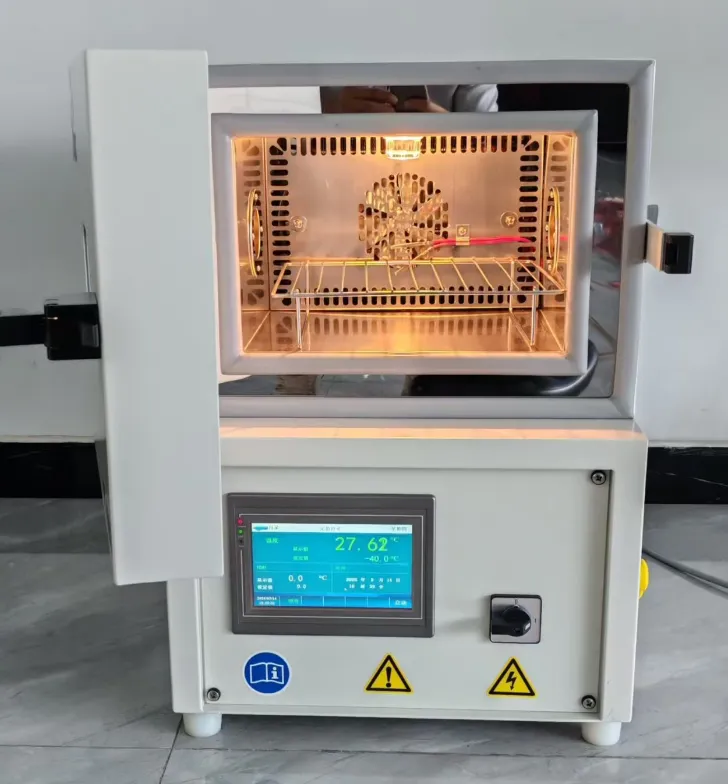

Phòng thử nghiệm nhiệt độ để bànsử dụng bộ điều khiển màn hình cảm ứng LCD có thể lập trình 7”.
Dung lượng chương trình: Tối thiểu 120 phân đoạn với 999 chu kỳ lặp lại.
Giao tiếp: Kết nối RS-232, RS-485 và Ethernet (RJ-45) tiêu chuẩn.
Xuất dữ liệu lịch sử: Hỗ trợ tải xuống cho ổ flash USB. Dữ liệu phải xuất trực tiếp sang Excel (.csv hoặc .xls) mà không có định dạng độc quyền.
Bảo vệ quá nhiệt độc lập: Một bộ giới hạn cơ học riêng biệt giúp cắt nguồn điện cho bộ sưởi nếu bộ điều khiển chính bị hỏng.
Quá tải máy lạnh: Công tắc cao áp và rơle nhiệt để bảo vệ máy nén.

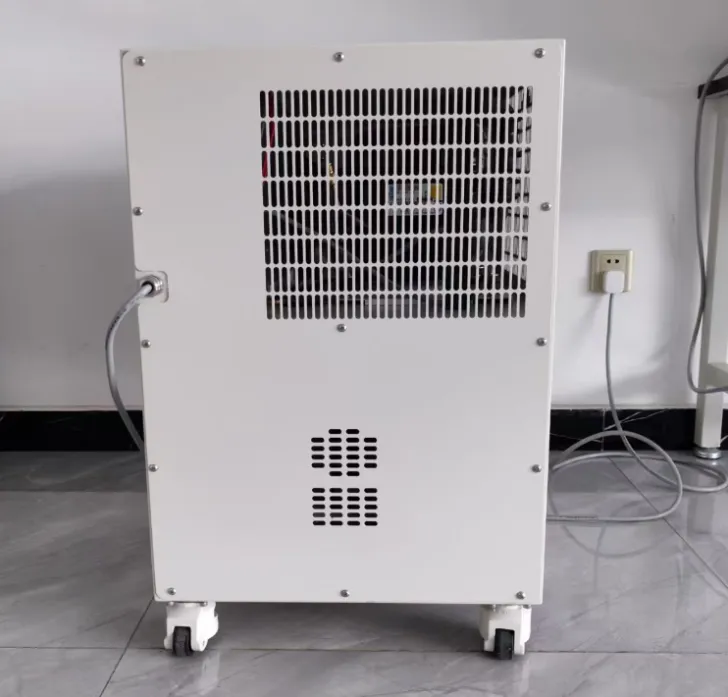

Cổng cáp: Lỗ cáp Φ 50 mm tiêu chuẩn (có phích cắm silicon) ở bên cạnh cho phép bạn kết nối nguồn với mẫu thử nghiệm của mình (Giám sát tải trực tiếp).
Có, bạn có thể kiểm tra các sản phẩm có năng lượng, nhưng bạn phải tính đến "Tải nhiệt".
Khi sản phẩm của bạn được bật nguồn bên trong buồng, nó sẽ tiêu tán năng lượng dưới dạng nhiệt. Điều này bổ sung thêm "công việc" cho hệ thống làm lạnh của buồng, đặc biệt nếu bạn đang cố duy trì nhiệt độ rất thấp (ví dụ: -40°C).
Đây là cách tiếp cận chuyên nghiệp:
1. Tính toán tải: Xác định công suất của thiết bị đang được kiểm tra (DUT). Nguyên tắc chung là cứ 100 watt nhiệt DUT, bạn sẽ thêm 1°C tải nhiệt vào hệ thống.
2. Đường cong giảm tải: Hầu hết các nhà sản xuất đều cung cấp biểu đồ "Công suất tải trực tiếp". Ví dụ: ở +23°C, buồng có thể xử lý 1000W, nhưng ở -40°C, công suất này giảm xuống còn 250W.
3. Kết nối: Luôn sử dụng cổng cáp bên chuyên dụng (Φ 50mm) để chạy dây dẫn điện đến DUT. Không bao giờ ép dây cáp vào vòng đệm cửa, vì điều này sẽ phá vỡ tính toàn vẹn kín khí và gây đóng băng nghiêm trọng.
Thông số kỹ thuật về độ đồng đều nhiệt độ (ví dụ: ±1,0°C) thường được đo trong điều kiện "Không tải". Khi bạn đặt các mẫu vào bên trong, chúng sẽ hoạt động như các rào cản nhiệt. Không khí phải di chuyển xung quanh mẫu để làm nóng hoặc làm mát chúng. Nếu bạn lấp đầy buồng hơn 30-40% tổng thể tích của nó, bạn sẽ chặn luồng không khí từ quạt ly tâm.
Giải pháp: Để khoảng trống ít nhất 10 cm xung quanh cửa hút gió (thường là phía trên hoặc phía sau). Sử dụng kệ đục lỗ để cho phép luồng không khí theo chiều dọc.
Hiệu ứng tản nhiệt: Nếu mẫu của bạn được làm bằng kim loại dày (nhôm hoặc thép), chúng có khối lượng nhiệt cao. Chúng sẽ nóng lên và nguội đi chậm hơn không khí, tạo ra độ lệch (độ trễ) tạm thời. Bộ điều khiển sẽ sửa lỗi này trong thời gian "ngâm" (giữ).
Bạn nên hiệu chuẩn buồng ít nhất 12 tháng một lần hoặc theo tiêu chuẩn ASTM E220/ISO 17025. Việc hiệu chuẩn là không thể thương lượng nếu bạn đang kiểm tra sự tuân thủ của FDA (Thiết bị y tế), FAA (Hàng không) hoặc Ô tô (IATF 16949).
Quy trình: Kỹ thuật viên được chứng nhận đặt "Bộ ghi dữ liệu" với 9 đến 15 cặp nhiệt điện tại các vị trí cụ thể (các góc và giữa) của không gian làm việc trống.
Những gì được đo: Chúng kiểm tra Tính đồng nhất (chênh lệch giữa điểm nóng nhất và điểm lạnh nhất), Biến động (độ ổn định theo thời gian) và Độ chính xác (mức độ đọc gần với tiêu chuẩn có thể theo dõi của NIST).
Kiểm tra nội bộ: Thực hiện "Kiểm tra hai điểm" hàng ngày bằng cách sử dụng bồn nước đá (0°C) và nước sôi (100°C) với đầu dò tham chiếu cầm tay để đảm bảo buồng không bị lệch giữa các lần chứng nhận hàng năm.
