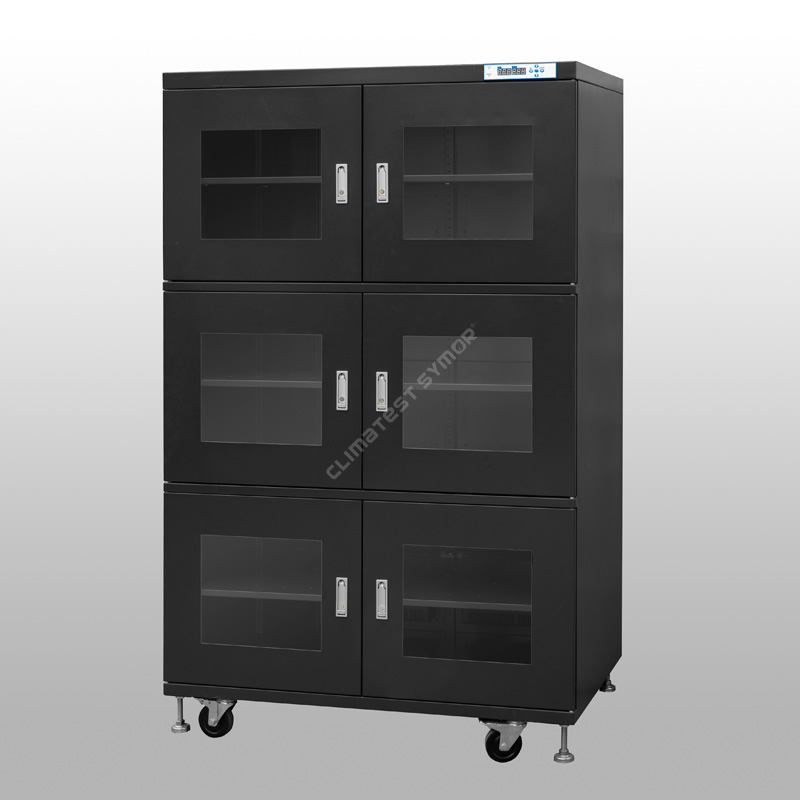

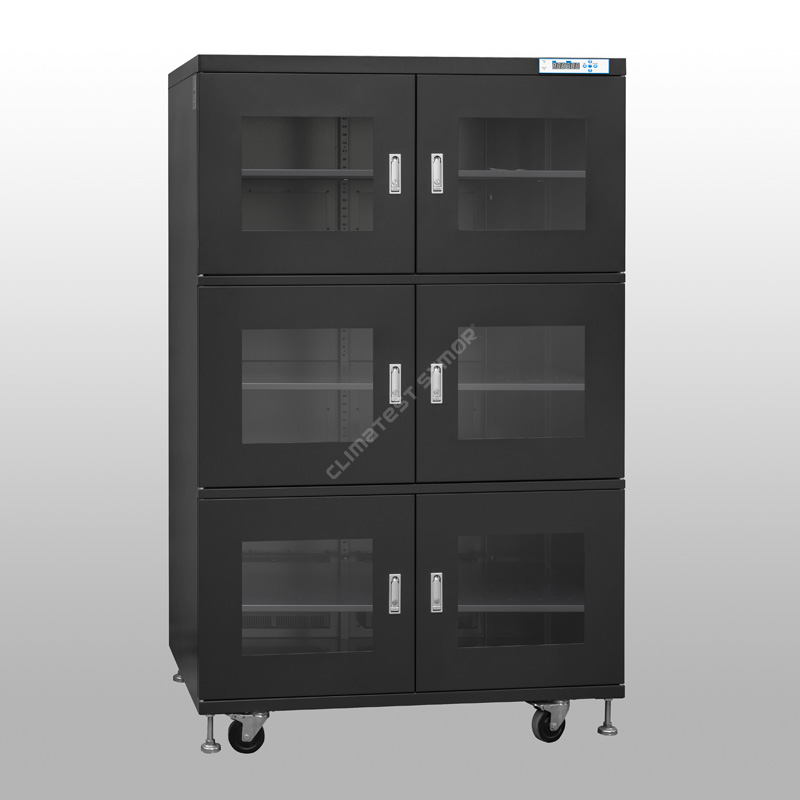

Tủ khô dưới 1%RH

Sự miêu tả

Tủ khô có độ ẩm dưới 1%RH cung cấp khả năng lưu trữ độ ẩm cực thấp cho dây chuyền sản xuất SMT. Sử dụng công nghệ hút ẩm tiên tiến nhất, tủ tạo ra bầu không khí cực kỳ khô ráo giúp ngăn chặn "hiệu ứng bỏng ngô" trong các bộ phận nhạy cảm với độ ẩm, kéo dài tuổi thọ sàn có thể sử dụng của chúng và loại bỏ nhu cầu sử dụng nitơ tốn kém hoặc nướng ở nhiệt độ cao thường xuyên.

Tủ khô dưới 1%RH: Thông số kỹ thuật

Tủ khô dưới 1%RH: Tính năng

▸Độ ẩm tương đối: <1%RH, cung cấp giải pháp lưu trữ có độ ẩm cực thấp cho MSL 4, 5, 5a và 6.

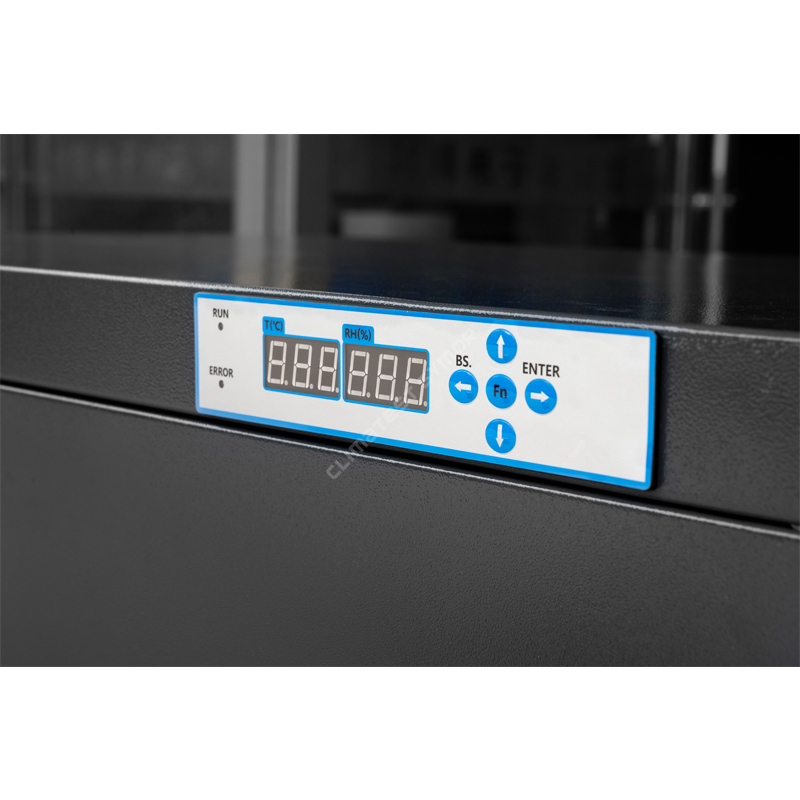

▸Màn hình kỹ thuật số: Màn hình LED HD được điều khiển bằng máy vi tính, cài đặt RH thân thiện với người dùng, theo dõi thời gian thực.

▸An toàn ESD: Khả năng chống tĩnh điện bề mặt 10⁵–10⁹ Ω.

▸Kệ có thể điều chỉnh: Có thể điều chỉnh độ cao, phục vụ cho các thành phần có kích thước khác nhau.

▸Chức năng bộ nhớ: Không cần cài đặt lại sau khi mất điện.

▸Tiết kiệm năng lượng: Tiết kiệm điện, đồng thời duy trì khả năng kiểm soát độ ẩm hiệu quả cao.

Làm thế nào để hút ẩm?

Nguyên lý hút ẩm của Tủ khô có độ ẩm dưới 1%RH là "hấp phụ vật lý qua sàng phân tử + tái sinh theo chu kỳ" (phương pháp đáng tin cậy nhất), tủ khô làm mát TE thông thường không thể đạt được mức độ ẩm cực thấp như vậy.

Quá trình hấp phụ: Sàng phân tử được sử dụng làm vật liệu hấp phụ trong tủ; Những sàng này có một mạng lưới rộng lớn các vi lỗ có kích thước nano giúp hấp thụ các phân tử nước từ không khí—giống như một miếng bọt biển hấp thụ nước. Một quạt hút không khí ẩm vào các bộ phận khô, nơi các phân tử nước trải qua quá trình hấp phụ vật lý và không khí khô sau đó được đưa trở lại bên trong tủ.

tái sinhQuá trình:Khi sàng phân tử đạt đến độ bão hòa hấp phụ, hệ thống sẽ tự động bắt đầu gia nhiệt ở nhiệt độ thấp một cách nhẹ nhàng để chuyển các phân tử nước bị hấp phụ thành hơi nước, sau đó được đẩy ra khỏi tủ; rây phân tử từ đó khôi phục khả năng hút ẩm của nó.

Tủ khô dưới 1%RH áp dụng công nghệ tiên tiến, bao gồm cảm biến độ ẩm tương đối (RH) và nhiệt độ do Thụy Sĩ nhập khẩu, để đảm bảo kiểm soát và giám sát chính xác môi trường bên trong, độ chính xác của cảm biến độ ẩm là +/- 2%RH. Bằng cách duy trì môi trường ổn định, độ ẩm thấp, tủ khô bảo vệ hiệu quả các vật dụng nhạy cảm khỏi tác hại của độ ẩm.

Ứng dụng trong Sản xuất Điện tử SMT

Tủ khô có độ ẩm dưới 1%RH rất cần thiết cho các Thiết bị nhạy cảm với độ ẩm (MSD) được phân loại là MSL 4, 5, 5A và 6 theo tiêu chuẩn IPC/JEDEC J-STD-033:

▸Các trường hợp sử dụng chính: Ngăn chặn "Hiệu ứng bỏng ngô": Trong quá trình hàn nóng chảy lại (nhiệt độ cao nhất ~260°C), hơi ẩm bị mắc kẹt bên trong các gói IC nhựa sẽ chuyển thành hơi nước, gây ra các vết nứt và tách lớp bên trong. Lưu trữ độ ẩm cực thấp giúp loại bỏ độ ẩm này trước khi hàn.

▸Tạm dừng tuổi thọ sàn: Khi MSD được lấy ra khỏi túi chống ẩm kín, đồng hồ "tuổi thọ sàn" của chúng bắt đầu tích tắc. Việc bảo quản chúng trong tủ <1%RH sẽ tạm dừng bộ hẹn giờ này một cách hiệu quả, cho phép các bộ phận không sử dụng được lưu trữ và tái sử dụng một cách an toàn sau này mà không cần nướng.

▸Ngăn chặn quá trình oxy hóa: Bầu không khí cực khô ngăn chặn quá trình oxy hóa của các miếng đồng tiếp xúc, lớp hoàn thiện bằng bạc và các bề mặt có thể hàn được — duy trì khả năng hàn trong nhiều năm

Tuổi thọ sàn đề cập đến thời gian tối đa cho phép mà MSD (Thiết bị nhạy cảm với độ ẩm) có thể duy trì trong môi trường nhà máy tiêu chuẩn (<30°C / 60% RH), sau khi được lấy ra khỏi túi chân không chống ẩm, trong khi vẫn đảm bảo an toàn cho việc lắp đặt và hàn nóng chảy lại.

Phương pháp ứng dụng: Khi các thành phần MSL Cấp 4–6 đã được lấy ra khỏi túi chân không, nếu quá trình lắp đặt và hàn nóng chảy lại không được hoàn thành trong thời hạn sử dụng sàn quy định thì chúng phải được đặt ngay vào tủ khô có RH dưới 1%. Trong môi trường độ ẩm cực thấp <1% RH này, quá trình hấp thụ độ ẩm của các bộ phận được "tạm dừng" một cách hiệu quả và tuổi thọ còn lại của sàn không còn bị tiêu hao, tủ khô không cần nướng trước mà có thể được đưa trực tiếp lên dây chuyền để sử dụng, từ đó nâng cao đáng kể hiệu quả sản xuất.

Hồ sơ độ ẩm thời gian thực(Độ ẩm môi trường 60%RH, không tải):

Mở cửa mỗi lần 30 giây rồi đóng lại:

Bảo quản lâu dài mà không cần mở cửa:

Đo độ ẩm thời gian thực trước khi vận chuyển

Chúng tôi sử dụng máy đo độ ẩm Rotronics có độ chính xác cao để đo lại Tủ khô có độ ẩm dưới 1%RH trước khi vận chuyển và cấp giấy chứng nhận hiệu chuẩn, chúng tôi gỡ lỗi cẩn thận từng tủ và đảm bảo mọi thứ hoạt động tốt sau khi đến tay khách hàng, đây cũng là một trách nhiệm, Symor lo ngại về việc kiểm soát chất lượng và phản hồi của khách hàng về việc sử dụng tủ khô của chúng tôi, chúng tôi nghĩ rằng đây là lý do tại sao nhiều khách hàng đặt hàng lặp lại.

Sự khác biệt giữa tủ khô và tủ nitơ:

▸Tủ sấy sử dụng bộ phận khô để hút ẩm, không cần vật tư tiêu hao, không cần thay thế, tự động hút ẩm và thải ra bên ngoài.

▸Tủ chứa nitơ sử dụng quá trình lọc nitơ để đạt được ứng dụng lưu trữ ở độ ẩm thấp và mức oxy thấp, khí N2 có thể tiêu thụ được.

Các thành phần yêu cầu tủ khô <1%RH:

▸IC, BGA, QFP và tất cả các thành phần SMD có MSL 5/6

▸PCB trần (ngăn chặn quá trình oxy hóa và hấp thụ độ ẩm)

▸ Bột kim loại máy in 3D (hút ẩm và phản ứng)

Tuân thủ các tiêu chuẩn ngành

Tủ khô dưới 1%RH được thiết kế để đáp ứng hoặc vượt quá:

IPC/JEDEC J-STD-033             Xử lý, đóng gói và bảo quản MSD

IPC-1601                                  Lưu trữ và xử lý PCB

IEC 61340-5-1                          Kiểm soát ESD (đối với các mẫu an toàn ESD)

Ai Mua từ chúng tôi?

Symor bán tủ được kiểm soát độ ẩm thấp cho các nhà sản xuất chất bán dẫn và điện tử nổi tiếng thế giới như Micron, ST Electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn và các trường Đại học như Stanford, Illinois, ETH Zürich........tủ khô của chúng tôi giúp khách hàng:

▸Giải quyết các điểm yếu cốt lõi: Giải quyết hoàn toàn các thách thức trong quản lý MSD (Thiết bị nhạy cảm với độ ẩm)

▸Giảm chi phí và nâng cao hiệu quả lắp ráp: mang lại lợi tức đầu tư (ROI) đáng kể

▸Hiệu suất sản phẩm vượt trội: Công nghệ kiểm soát độ ẩm ổn định và đáng tin cậy

Để biết thêm chi tiết về tủ khô dưới 1%RH, vui lòng truy cập trang web của chúng tôiwww.climatestsymor.com, hoặc gửi email đến sales@climatetsymor.com. Chúng tôi sẽ trả lời bạn trong thời gian sớm nhất và hoan nghênh sự hợp tác có thể.
