A Phòng thử nghiệm nhiệt độ nhỏmang lại khả năng sàng lọc ứng suất nhiệt giống hệt như buồng nhiệt độ đặt trên sàn nhưng trong một kích thước vừa với mặt bàn hoặc trong phòng thí nghiệm đông người.
Thách thức ở đây là “nhỏ” không có nghĩa là “yếu hơn”. Buồng thử nghiệm nhiệt độ mini nhỏ gọn đạt được tốc độ tăng nhiệt độ từ 3°C đến 5°C mỗi phút trong khi tiêu thụ điện năng dưới 1,5KW. Hướng dẫn này cung cấp thông tin chi tiết kỹ thuật đầy đủ về các thông số kỹ thuật của Phòng thử nghiệm nhiệt độ nhỏ, bao gồm các bảng hiệu suất, cấu trúc cơ khí và lời khuyên ứng dụng thực tế.
Thông số kỹ thuật cốt lõi của buồng thử nghiệm nhiệt độ nhỏKhi đánh giá mộtPhòng thử nghiệm nhiệt độ nhỏ, bạn không thể dựa vào những lời quảng cáo tiếp thị. Khách hàng chuyên nghiệp yêu cầu dữ liệu. Dưới đây là các thông số kỹ thuật tiêu chuẩn cho buồng thử nghiệm nhiệt độ nhỏ gọn hiệu suất cao, có thể tích bên trong từ 12 lít đến 36 lít—kích thước phổ biến nhất để thử nghiệm cấp thành phần.
| tham số | Phạm vi tiêu chuẩn | Lưu ý kỹ thuật |
| Khối lượng nội bộ | 12L / 22L / 36L | 12L phù hợp với thử nghiệm pin đơn hoặc pin. 36L chứa tối đa 3 cảm biến ô tô cùng một lúc. |
| Kích thước bên trong (W x D x H) | 310×230×200 mm (12L) đến 400 x 300 x 300 mm (36L) | Đảm bảo thiết bị đang được thử nghiệm (DUT) của bạn không chiếm quá 2/3 diện tích bên trong để duy trì luồng không khí. |
| Kích thước bên ngoài (W x D x H) | 500×540×650 mm (12L) đến 640×730×920 mm (36L) | Hầu hết các thiết bị được thiết kế để phù hợp với bàn thí nghiệm. |
| Trọng lượng tịnh | 60 kg đến 90 kg | Xác minh xếp hạng tải bàn làm việc của bạn. |
| Thi công nội thất | thép không gỉ SUS304 | Cung cấp khả năng chống oxy hóa và cho phép làm sạch dễ dàng |
| Thi công ngoại thất | Thép cán nguội sơn tĩnh điện | Chống gỉ, tài sản ổn định |
Các thông số kỹ thuật trong bảng này xác định xem Phòng thử nghiệm nhiệt độ nhỏ của bạn có đáp ứng các tiêu chuẩn thử nghiệm quốc tế như IEC 60068-2-1 (lạnh) và IEC 60068-2-2 (nhiệt khô) hay không.
| tham số | Giá trị (Mẫu chuẩn) | Cái nhìn sâu sắc quan trọng |
| Phạm vi nhiệt độ | -40°C đến +130°C | -40°C bao gồm 95% thử nghiệm điện tử thương mại. |
| Biến động nhiệt độ | ± 0,5°C | Đo độ ổn định ngắn hạn tại một điểm cảm biến duy nhất. |
| Độ đồng đều nhiệt độ | <2,0°C (@9 điểm) | Không tải |
| Tốc độ sưởi ấm | trung bình 2,0-3,0°C/phút | Từ -40°C đến +85°C |
| Tốc độ làm mát | trung bình 1,0-2,0°C/phút | Từ +85°C đến -40°C. Bị giới hạn bởi sự dịch chuyển của máy nén ở nhiệt độ thấp. |
| Độ phân giải nhiệt độ | 0,1°C | Độ phân giải cao là điều cần thiết để kiểm tra độ ổn định của cảm biến và bộ tạo dao động MEMS. |
A Phòng thử nghiệm nhiệt độ nhỏthường được tích hợp vào quy trình làm việc, hệ thống dữ liệu và môi trường vật lý hiện có của bạn.

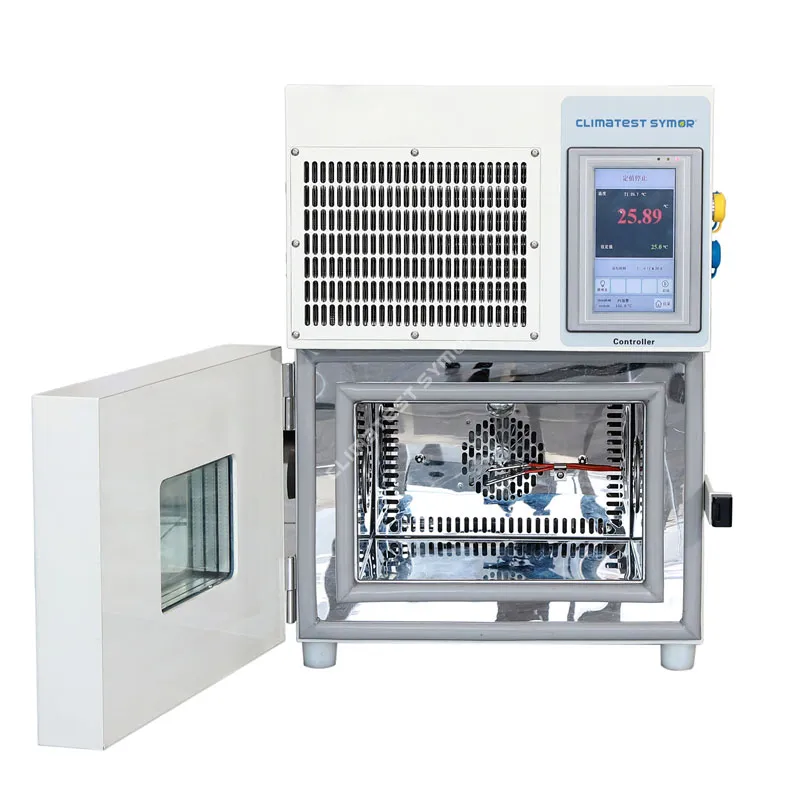

Hệ thống lưu thông không khí
Tất cả các buồng nhỏ gọn hiện đại đều sử dụng thiết kế đối lưu không khí cưỡng bức. Một quạt ly tâm gắn trên bức tường phía sau sẽ hút không khí qua dàn nóng và dàn bay hơi có vây, sau đó phân phối theo chiều dọc thông qua các ống dẫn bên được đục lỗ. Vận tốc không khí phải nằm trong khoảng từ 1,5 m/s đến 3,0 m/s. Vận tốc cao hơn cải thiện tính đồng nhất nhưng có thể làm mát các mẫu nhỏ, nhẹ nhanh hơn tốc độ tăng tốc được lập trình.

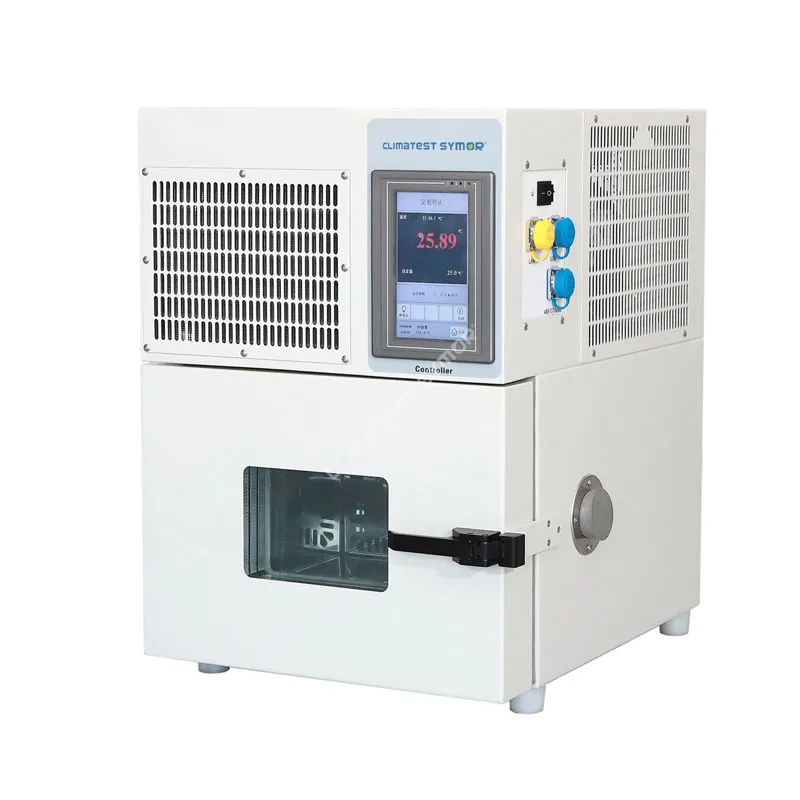

Cổng cáp và phụ kiện
MọiPhòng thử nghiệm nhiệt độ nhỏphải bao gồm một cổng truy cập bên. Đường kính tiêu chuẩn là 50 mm (2 inch). Cổng bao gồm một phích cắm cao su silicon để duy trì vòng bịt buồng đồng thời cho phép dây đi qua. Đối với DUT được cấp nguồn, chỉ sử dụng cổng cáp—không bao giờ đóng cửa trên cáp.

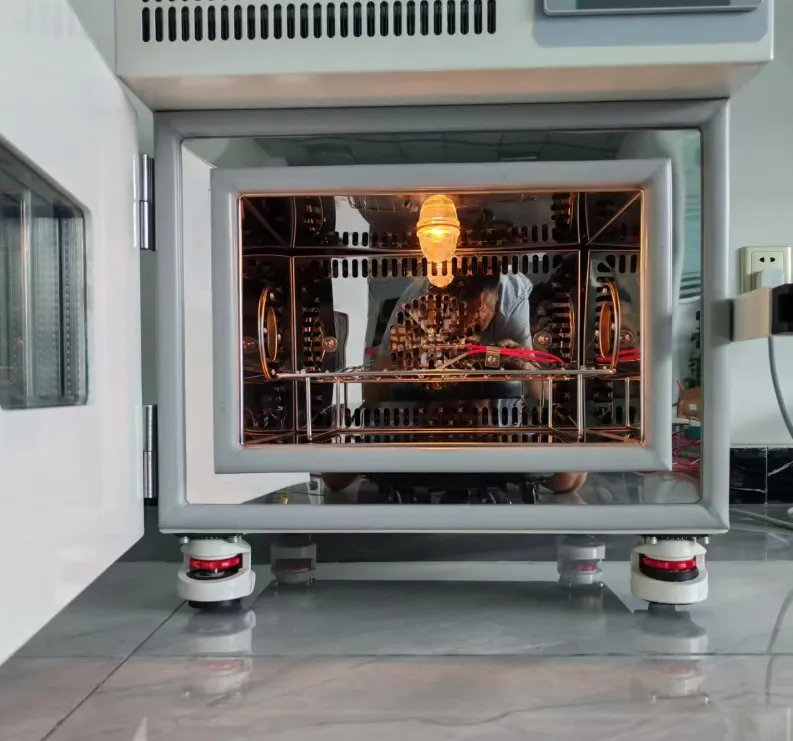

Kệ và tải
Buồng nhiệt độ mini tiêu chuẩn bao gồm một kệ bằng thép không gỉ. Tải trọng tối đa của kệ thường dao động từ 10 kg đến 20 kg, với kệ dưới cùng được xếp hạng cho sức chứa toàn bộ buồng.
Ba câu hỏi sau đây thể hiện những mối quan tâm về kỹ thuật và vận hành thường gặp nhất mà các nhà quản lý phòng thí nghiệm, kỹ sư chất lượng và chuyên gia mua sắm đưa ra khi chỉ định Phòng thử nghiệm nhiệt độ nhỏ.
1: Làm cách nào để tính toán kích thước chính xác của Phòng thử nghiệm nhiệt độ nhỏ cho các mẫu thử nghiệm của tôi?
Bạn phải đảm bảo rằng mẫu của bạn chiếm không quá 2/3 thể tích bên trong và không có mẫu nào cách bất kỳ bức tường bên trong nào trong phạm vi 10 cm.
Quy tắc một phần ba dựa trên động lực của luồng không khí. Ví dụ: nếu bạn chọn Phòng thử nghiệm nhiệt độ nhỏ 36L, tổng thể tích mẫu của bạn không được vượt quá 24 lít. Đây là phương pháp tính toán từng bước:
. Đo kích thước DUT của bạn bằng cm: Dài x Rộng x Cao.
. Tính thể tích mẫu đơn tính bằng lít: (L x W x H)/1.000.
. Nhân với số lượng mẫu để có tổng khối lượng mẫu.
Ngoài ra, duy trì khoảng trống để lưu thông không khí. Hệ thống hồi gió thường nằm ở bức tường phía sau. Việc chặn điều này bằng một mẫu quá cao sẽ gây ra sai lệch nhiệt độ lớn. Để có kết quả đáng tin cậy, luôn sử dụng các kệ đục lỗ được cung cấp và không bao giờ xếp chồng mẫu trực tiếp lên sàn buồng.
2: Làm cách nào để thực hiện kiểm tra độ đồng đều nhiệt độ (ánh xạ) trên Buồng kiểm tra nhiệt độ nhỏ của tôi?
Bạn sẽ cần một bộ ghi dữ liệu đa kênh đã được hiệu chỉnh với ít nhất 9 cảm biến PT100
Đây là phương pháp chuyên nghiệp:
. 9 cảm biến nhiệt độ PT100, được hiệu chỉnh đến độ chính xác ± 0,3°C
. Bộ ghi dữ liệu với tốc độ lấy mẫu 50ms đến 1 giây
. Vật cố định trong buồng hoặc giá đỡ dây (phi kim loại để tránh dẫn nhiệt)
Thủ tục kiểm tra:
1.Đặt 9 cảm biến bên trong buồng trống tại các vị trí sau:
. 8 góc (mỗi góc cách tường 50mm
. Trung tâm hình học
2. Đặt buồng ở ba điểm cài đặt bạn cần: -40°C, +25°C và +85°C
3.Cho phép ổn định 30 phút (thời gian ngâm) tại mỗi điểm đặt.
4. Ghi lại dữ liệu nhiệt độ trong 30 phút tại mỗi điểm đặt.
5.Tính độ đồng đều như sau: (Nhiệt độ cao nhất ghi được trong 9 điểm) trừ (Nhiệt độ thấp nhất ghi được trong 9 điểm).
Tiêu chí đạt: Chất lượng caoPhòng thử nghiệm nhiệt độ nhỏ, độ đồng đều phải là .02,0 ° C. Nếu buồng của bạn vượt quá độ đồng đều 3,0°C, hãy kiểm tra xem quạt có bị tắc, bộ sưởi bị hỏng hoặc mức nạp chất làm lạnh thấp hay không. Thực hiện kiểm tra này hàng năm và sau khi di dời buồng.
