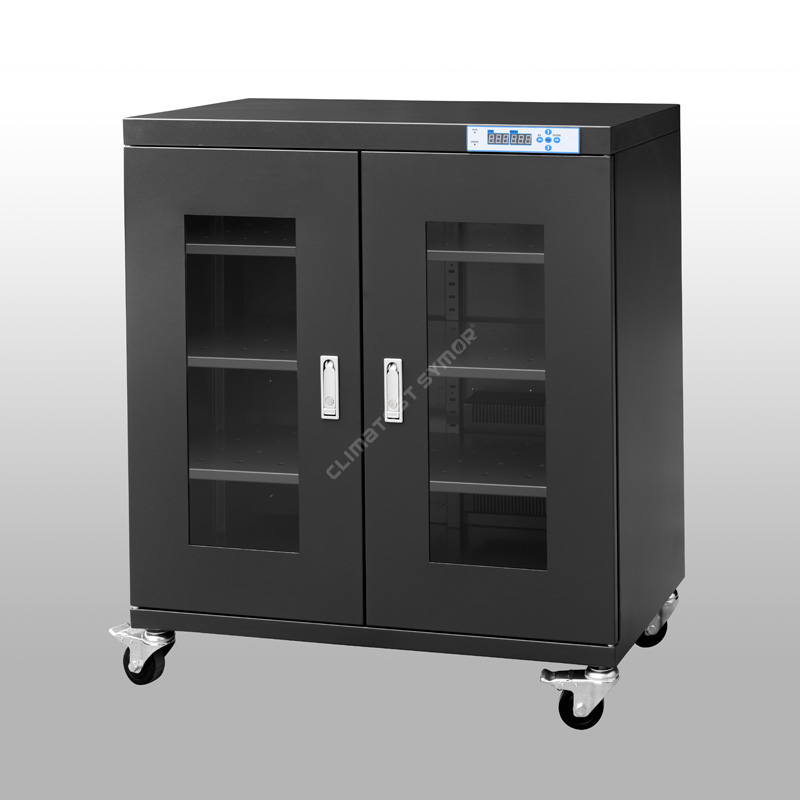

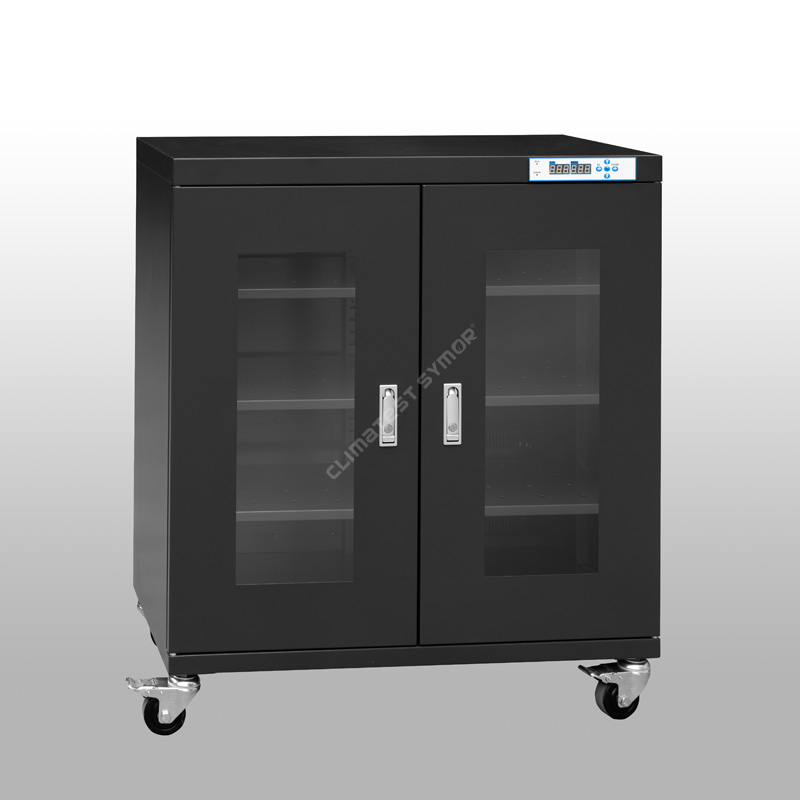

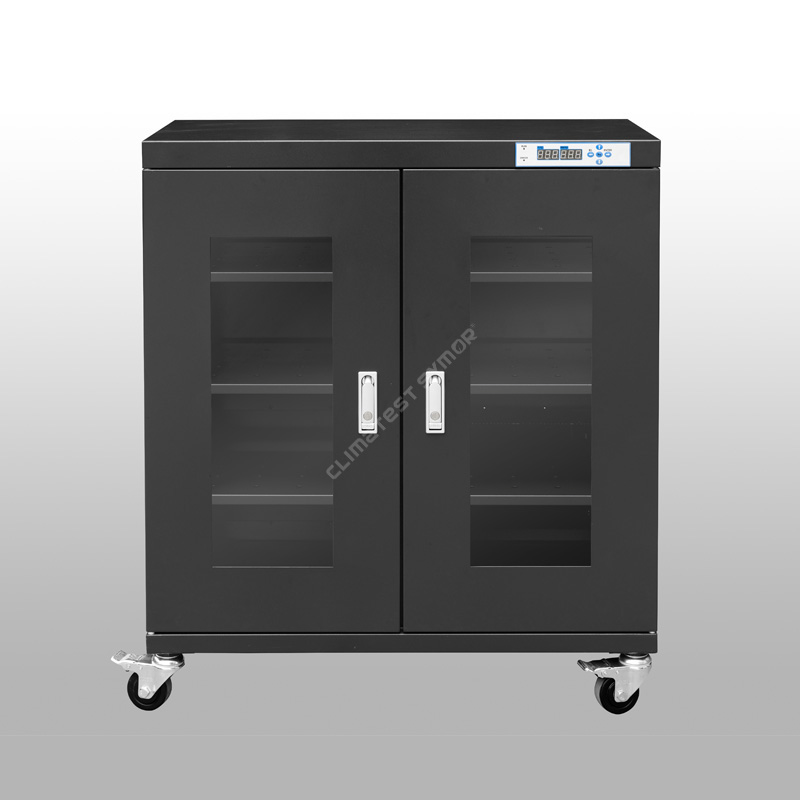

Tủ sấy điện tử, tủ hút ẩm, tủ bảo quản độ ẩm thấp, hộp sấy<5%RH with N2 Purging
Model: TDU320F
Dung tích: 320L
Độ ẩm:<5%RH Automatic
Kệ: 3 chiếc
Màu sắc: Xanh đậm, an toàn ESD
Kích thước bên trong: W898*D422*H848 MM
Kích thước bên ngoài: W900*D450*H1010 MM
Sự miêu tả
Tủ khô Climatest Symor® để lưu trữ PCB cung cấp khả năng lưu trữ lâu dài ở độ ẩm thấp cho các thành phần MSL. Các bộ phận nhạy cảm với độ ẩm được bảo quản trong tủ khô này có tuổi thọ sàn kéo dài, giúp giải quyết hoàn toàn các vấn đề bỏng ngô/nứt vi mô trong quá trình chỉnh lại dòng và tủ lưu trữ PCB đáp ứng tiêu chuẩn IPC/JEDEC J-STD 033.
Đặc điểm kỹ thuật
Model# with F: Chức năng an toàn ESD, màu xanh đậm.
Model# không có F: Không có chức năng an toàn ESD, màu trắng nhạt.
|
Người mẫu |
Dung tích |
Kích thước nội thất (W×D×H,mm) |
Kích thước bên ngoài (W×D×H,mm) |
Công suất trung bình (W) |
Tổng trọng lượng (KG) |
Tối đa. Tải/kệ (KG) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Các tính năng chính
● Sử dụng cảm biến nhiệt độ và độ ẩm có độ chính xác cao của Thụy Sĩ.
● Được làm bằng thép mạ kẽm dày 1,2mm, sơn an toàn DuPont ESD của Mỹ.
● Cửa sổ kính cường lực cao 3,2mm để quan sát tốt hơn.
● Với chức năng bộ nhớ, không cần thiết lập lại sau khi mất điện.
● Bộ sấy khô mạnh mẽ với tuổi thọ dự kiến trên 15 năm.
● Bánh xe đa năng có phanh, an toàn ESD.
Tủ khô lưu trữ PCB được ứng dụng vào sản xuất SMT như thế nào?
Trong quá trình làm nóng lại SMT, nếu độ ẩm xung quanh cao, hơi ẩm sẽ xâm nhập vào các thiết bị điện tử, hơi ẩm xâm nhập vào bên trong sẽ nở ra, gây ra các vết nứt nhỏ và hư hỏng là không thể nhìn thấy được. Trong một số trường hợp, các vết nứt sẽ mở rộng ra bề mặt, được gọi là bỏng ngô, gây ra tình trạng phải bảo trì và thậm chí lãng phí quá trình lắp ráp. Tủ sấy tự động Climatest Symor® giúp bạn giải quyết vấn đề này và cải thiện tỷ lệ sử dụng. Climatest Symor® cung cấp <5%RH,<10%RH theo mức MSD được quy định trong tiêu chuẩn IPC.
|
Lưu trữ bình thường |
Quá trình chỉnh lại dòng |
||
|
|
|
|
|
|
Độ ẩm trong môi trường xung quanh thấm vào các gói hàng. |
Trong quá trình gia nhiệt, áp suất hơi nước tăng lên, làm tách khuôn và nhựa. |
Hơi nước tiếp tục nở ra khi đun nóng, làm nổ tung các gói hàng. |
Hơi nước làm vỡ bao bì, gây ra các vết nứt nhỏ. |
Tủ khô Climatest Symor® dùng để lưu trữ PCB là hộp khô hút ẩm giúp bảo vệ các vật dụng nhạy cảm với độ ẩm khỏi những hư hỏng liên quan đến độ ẩm. Chúng duy trì bầu không khí có độ ẩm thấp <5%RH và giải quyết các vấn đề do bảo quản không đúng cách trong quá trình lắp ráp.
Tủ khô để lưu trữ PCB là thiết bị không thể thiếu trong ngành sản xuất điện tử, đây là chuyên gia lưu trữ tuyệt vời cho bo mạch PCB, chip IC, đèn LED, SMD, SMT, cũng như băng & cuộn, bảng dây in (PWB), màng polymide , bộ cấp liệu, ứng dụng lý tưởng khác cho tụ điện, bộ phận gốm, đầu nối, công tắc, thanh hàn.
Tốc độ hút ẩm dòng <5%RH:
Trong nhiệt độ môi trường 25 độ C, độ ẩm 60%RH, mở cửa 30 giây rồi đóng lại, độ ẩm sẽ phục hồi về <5%RH trong vòng 30 phút, xem biểu đồ bên dưới:
CÁC PHƯƠNG PHÁP THÔNG DỤNG ĐỂ LƯU TRỮ LINH KIỆN ĐIỆN TỬ LÀ GÌ?
● Túi chống ẩm
► Phương pháp: Thành phần chống ẩm đựng trong túi chống ẩm kín, có chất hút ẩm và thẻ chỉ báo độ ẩm (HIC). Người dùng xác định độ ẩm trong túi bằng cách kiểm tra sự thay đổi màu sắc của các chấm trên HIC.
► Nhược điểm: Túi chống ẩm + thẻ chỉ báo độ ẩm + chất hút ẩm + công việc thủ công = vật tư tiêu hao, nguy cơ rò rỉ, giá thành cao.
● Tủ chứa nitơ
► Phương pháp: Các thành phần ẩm được đựng trong tủ thanh lọc nitơ để đáp ứng việc bảo quản ở độ ẩm thấp.
► Nhược điểm: Nạp nitơ = tiêu thụ N2 liên tục, giá thành cao.
● Tủ khô điện tử
► Phương pháp: Các linh kiện nhạy ẩm nằm trong tủ khô điện tử, tủ tự động hoạt động và đạt độ ẩm rất thấp.
Ưu điểm: Không cần vật tư tiêu hao, không cần thao tác thủ công, không tiêu tốn nitơ, thân thiện với môi trường, chỉ cần một ít điện năng.
Chúng tôi cung cấp tủ khô để lưu trữ PCB cho các ngành công nghiệp sau:
Sản xuất điện tử
Chất bán dẫn
Dược phẩm
Phòng thí nghiệm
Hàng không
Quân đội
Tủ khô để lưu trữ PCB: Ưu điểm
● Sử dụng nhiệt độ có độ chính xác cao +/-2%RH. & cảm biến độ ẩm, bảo vệ các vật dụng lưu trữ của bạn.
● Chất hút ẩm mạnh mẽ với tuổi thọ sử dụng trên 15 năm, tiết kiệm chi phí thay thế.
● Giảm thiểu độ ẩm và bảo vệ MSD của bạn khỏi bụi bẩn
● Bảo hành hai năm
● Thiết kế mô-đun: Các mô-đun cũ có thể được gỡ bỏ và vận chuyển trở lại nhà máy ban đầu để thay thế.
● Thiết kế linh hoạt: Khách hàng có thể lựa chọn các phương án giám sát như còi báo quá ẩm, ghi dữ liệu, còi báo mở cửa và đèn nhấp nháy ba màu.
CÂU HỎI THƯỜNG GẶP
Hỏi: Nó có đi kèm với chế độ bảo hành hoặc bảo đảm không và những gì được bảo hành?
Đ: Có, bảo hành hai năm và hỗ trợ kỹ thuật miễn phí trọn đời. Nó bao gồm tất cả các phụ tùng liên quan và hướng dẫn lắp đặt.
Q: Nó có đi kèm ổ khóa và chìa khóa không?
Đ: Có, mỗi model đều có ổ khóa và chìa khóa.
Hỏi: Có hệ thống báo động truy cập trái phép không?
Trả lời: Còi cửa sẽ báo động hoặc đèn báo nhấp nháy ba màu sẽ phát ra.
Hỏi: Bảng điều khiển có thân thiện với người dùng không?
Trả lời: Có, đó là loại đèn LED và nhấn nút lên xuống, dễ vận hành.
Hỏi: Việc thiết lập và vận hành có dễ dàng không?
Trả lời: Cắm nguồn điện, đặt giá trị độ ẩm và để trống và chạy trong 24 giờ và nó sẽ tự động hoạt động.
Để biết thêm chi tiết về tủ sấy để lưu trữ pcb, vui lòng truy cập trang web của chúng tôi www.climatetsymor.com hoặc gửi email đến sales@climatetsymor.com. Chúng tôi sẽ trả lời bạn trong thời gian sớm nhất và hoan nghênh sự hợp tác có thể.
